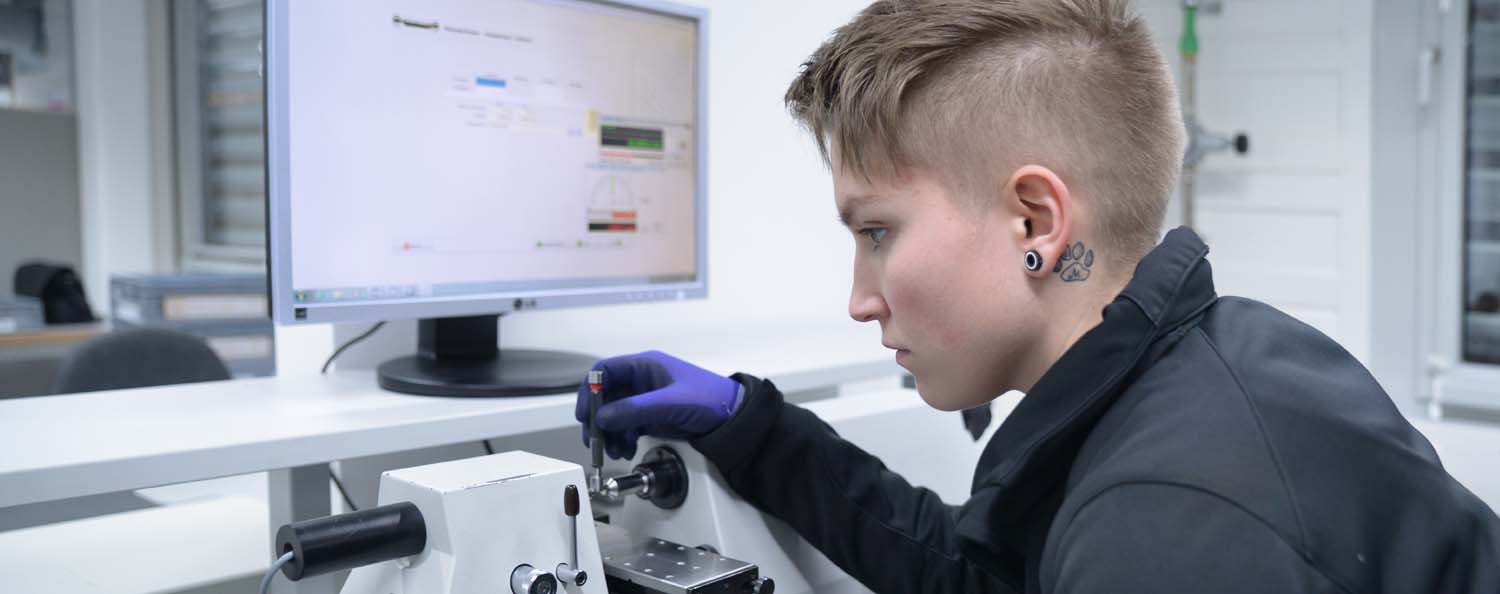

Étalonnage de mesurandes dimensionnels

Afin de garantir les résultats des mesures, nos locaux sont climatisés à une température de 20 °C ± 1 K. Cela permet de garantir un étalonnage conforme aux normes et fiable dans nos laboratoires dimensionnels. Pour l'étalonnage des cales-étalons, même les pièces ayant une plage de température de 20 °C ± 0,5 K sont disponibles.

Caractérisé par un nombre élevé d'étalonnages par jour, de nombreux processus sont optimisés et automatisés afin d'alléger le processus d'étalonnage manuel qui prend beaucoup de temps.
Notre laboratoire dispose d'un robot de mesure entièrement automatisé, qui étalonne pour vous des pieds à coulisse dans un délai très court, avec des incertitudes de mesure très faibles. En plus de la portée normative de l'étalonnage, comme les mesures externes, internes, de profondeur et de pas, les tests d'écart lumineux et de facilité de mouvement sont également effectués de manière entièrement automatique par le robot d'étalonnage, ce qui soulage le processus d'étalonnage manuel.


Pour le calibrage des bagues et des mandrins de filetage, plusieurs scanners de filets sont utilisés afin de pouvoir faire des déclarations sur le pas et l'angle de flanc en plus du diamètre de pas habituel. Dans le domaine des comparateurs à cadran, plusieurs stations de test entièrement automatiques sont utilisées, qui déterminent des valeurs de mesure fiables et reproductibles par le biais d'un système de caméras sans l'intervention d'un opérateur. En outre, nous sommes parfaitement équipés pour l'étalonnage et la mesure de vos pièces individuelles, de vos jauges, de vos assemblages et bien plus encore.

En outre, nous nous distinguons par notre partenariat exclusif de longue date avec le fabricant Keyence. Vous avez ainsi la possibilité d'effectuer des étalonnages accrédités d'instruments de mesure optiques directement dans vos locaux, avec un temps d'arrêt minimal.

Nos nouveautés

Le pied à coulisse est l'un des plus anciens dispositifs de contrôle dans l'industrie et on le trouve même dans la sphère privée. En raison du nombre élevé d'étalonnages par jour, de nombreux processus sont optimisés et automatisés afin d'alléger le processus d'étalonnage manuel, très dépendant de l'opérateur, qui prend beaucoup de temps.

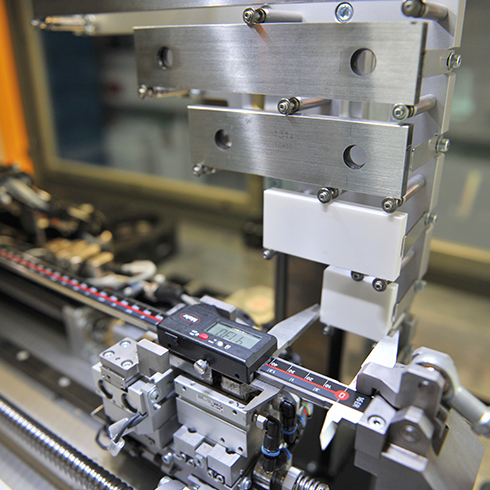

Notre laboratoire dispose d'un robot de mesure entièrement automatisé, qui étalonne pour vous des pieds à coulisse dans un délai très court, avec des incertitudes de mesure très faibles. Outre le champ d'étalonnage normatif tel que les mesures externes, internes, de profondeur et de pas, les tests d'écart lumineux et de facilité de mouvement sont également effectués de manière entièrement automatique avec le robot d'étalonnage jusqu'à une plage de mesure de 300 mm.

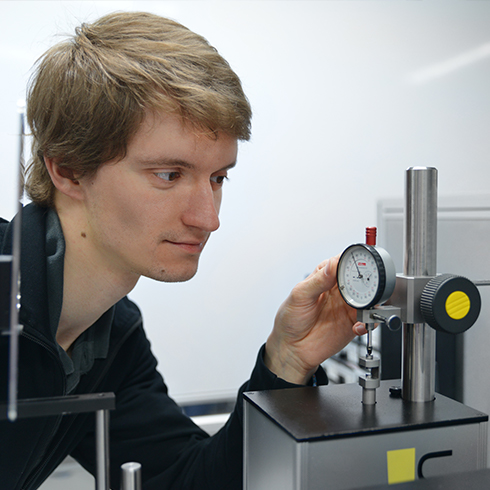

Le laboratoire dimensionnel de Testo Industrial Services dispose de plusieurs bancs d’essai entièrement automatiques.  Les bancs d’essai se caractérisent par une lecture de caméra sécurisée par le processus. Cela permet d'étalonner des comparateurs analogiques et numériques et de nombreux autres équipements de test d'indication jusqu'à 100 mm dans les délais les plus courts et avec la plus grande précision. 

Plusieurs systèmes de mesure linéaire horizontaux d'une longueur maximale de 1000 mm pour les mesures externes ou de 800 mm pour les mesures internes sont utilisés dans le laboratoire dimensionnel de Testo Industrial Services comme équipement de mesure de référence pour l'étalonnage des étalons de longueur et de dimension.

Notre personnel qualifié effectue l'étalonnage des mesures externes, internes et des filetages cylindriques et coniques.

Les bords droits et les angles à 90° sont surtout utilisés dans les zones de fabrication et de contrôle des entreprises. Les mesures permettant de vérifier directement la qualité du produit sont monnaie courante. Par conséquent, l'étalonnage régulier de cet équipement de mesure est crucial.
Un dispositif d'étalonnage spécialement conçu sur un marbre garantit la plus grande précision lors de l'étalonnage. 

Les cales-étalons parallèles sont principalement utilisées pour le contrôle des pieds à coulisse, des micromètres extérieurs, des comparateurs à cadran ou comme étalons de mesure de haute précision. Pour garantir que l'équipement de mesure fournit des valeurs mesurées représentatives et fiables, il est recommandé d'étalonner régulièrement ces cales-étalons. Testo Industrial Services, en tant que laboratoire d'étalonnage reconnu, dispose des compétences et des stations de test de cales étalons accréditées correspondantes.
Nous calibrons pour vous en conformité avec les normes selon VDI/VDE/DGQ 2618 feuille 3.1 dans une plage de mesure de 0,5 mm à 150 mm.

Les stations de test des mètres à ruban dans le laboratoire dimensionnel de Testo Industrial Services vous donnent la possibilité de faire étalonner par nos soins vos mètres à ruban, règles de pliage, balances, capteurs de fil de tirage, etc. Toute longueur jusqu'à 100 m peut être calibrée par des essais en section.
Un dispositif de conversion permet également de déterminer la linéarité des transducteurs de déplacement potentiométriques.

Dans notre station de mesure de capteurs de déplacement, nous étalonnons vos capteurs à câble de déplacement, vos potentiomètres à tige et vos capteurs à triangulation laser. Au fur et à mesure que le nombre de capteurs de déplacement électroniques augmente, les différentes positions de test sont approchées de manière entièrement automatique avec un axe de moteur linéaire à grande vitesse afin de déterminer la linéarité des capteurs selon les spécifications respectives du fabricant.
L'axe a une course totale de 1200 mm et un positionnement très précis contrôlé électroniquement pour approcher les étapes de mesure individuelles.

Dans l'environnement industriel, un raccord à vis étanche est inévitable. De nombreux types et diamètres de filetage sont utilisés. Outre le simple diamètre primitif, souvent toléré par les normes, d'autres paramètres tels que le pas, l'angle de flanc, mais aussi le diamètre du noyau ou le diamètre extérieur peuvent être déterminants pour un assemblage fileté étanche et sûr.  
Chez Testo Industrial Services, nous étalonnons un grand nombre de vos bagues filetées ou bagues filetées coniques avec notre scanner de filetage. Le balayage de haute précision des contours de l'ensemble du profil du filetage permet de faire des déclarations relatives au processus. 

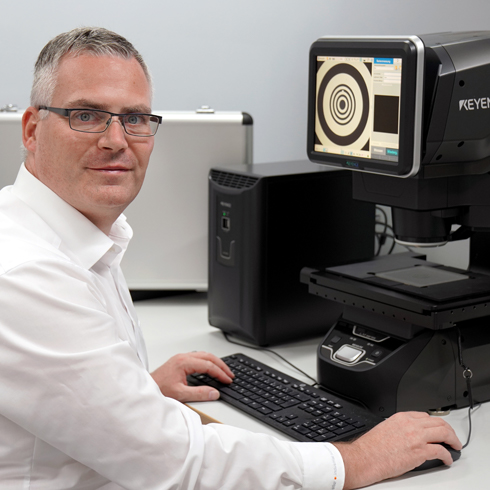

De nombreuses jauges sont souvent plates, sensibles ou petites et ne peuvent être mesurées que de manière tactile, par palpage, dans une mesure limitée. Les microscopes de mesure optiques, en revanche, révèlent souvent des choses que l'œil humain ne peut que deviner. Grâce à notre coopération exclusive et de longue date avec le fabricant d'instruments de mesure Keyence, Testo Industrial Services assure la précision de vos instruments de mesure optiques et, en plus des programmes d'étalonnage et de réglage convenus avec le fabricant, effectue également un étalonnage accrédité directement dans vos locaux.

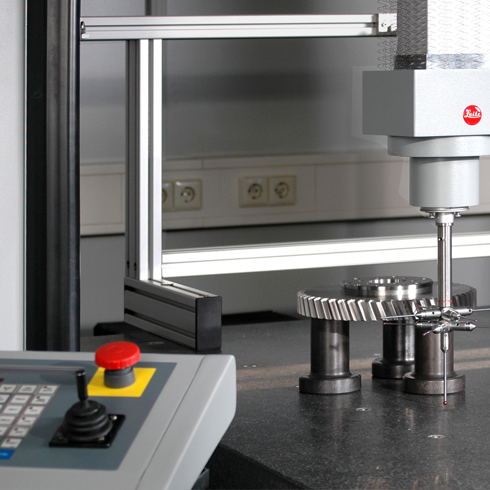

Testo Industrial Services GmbH dispose d'un grand nombre de machines à mesurer tridimensionnelles de haute précision qui conviennent pour le contrôle de géométries standard et de géométries spéciales. Il s'agit notamment de jauges spéciales, de roues dentées, de carters de boîtes de vitesses, d'aubes de turbines, de vis sans fin de cylindres et bien plus encore. En plus de l'étalonnage de vos tolérances dimensionnelles, de forme et de position selon les spécifications géométriques du produit (GPS), nous proposons le contrôle de vos jauges, pièces maîtresses (setting masters), montages d'inspection et autres équipements d'inspection traçables. Cette possibilité d'étalonnage est complétée par la possibilité de mesurer vos dispositifs de serrage et vos assemblages complets à la dimension idéale et de les ajuster si nécessaire.
