Solutions d'étalonnage pour l'électromobilité

Testo Industrial Services offre à votre entreprise des solutions d'étalonnage complètes pour l'électromobilité. Nos laboratoires accrédités répondent aux exigences du secteur de l'e-mobilité avec exactitude et précision.

Nous sommes tous conscients des changements actuels dans l'industrie automobile, qui continueront à nous accompagner dans les années à venir. Influencés par des tendances telles que la protection de l'environnement, l'urbanisation et la numérisation, de nouveaux concepts de conduite et de nouvelles technologies d'entraînement se développent au sein de l'industrie automobile. Le moteur actuel du changement est principalement l'électromobilité.

Les nouveaux concepts et développements dans le secteur de l'e-mobilité modifient les exigences et les demandes en matière d' étalonnage des équipements de mesure et d'essai. Testo Industrial Services a élargi ses laboratoires accrédités dans le domaine des variables électriques mesurées et les a alignés sur les exigences de l'électromobilité.

Étalonnage de vos shunts actuels

Un shunt est une résistance électrique de faible valeur ohmique qui peut être utilisée pour mesurer des courants électriques élevés dans les équipements de test et les installations de mesure. Un shunt génère une tension de mesure en fonction du courant connecté.
Nous effectuons l'étalonnage de vos shunts de courant sur une station de mesure des shunts spécialement conçue à cet effet, en utilisant la méthode comparative. Pendant l'étalonnage, un courant défini est appliqué au shunt à tester et le courant "indiqué" de la résistance est déterminé sur la base de la tension descendante en combinaison avec la valeur nominale de la résistance. Une autre méthode d'étalonnage consiste à déterminer la valeur de la résistance du shunt de courant au moyen d'un pont de mesure.

Testo Industrial Services effectue des étalonnages DAkkS sur plusieurs points de mesure :

AC de 100 µA à 100 A / DC de 0 A à 1000 A
Gamme de fréquences de 10 Hz à 10 kHz en points discrets

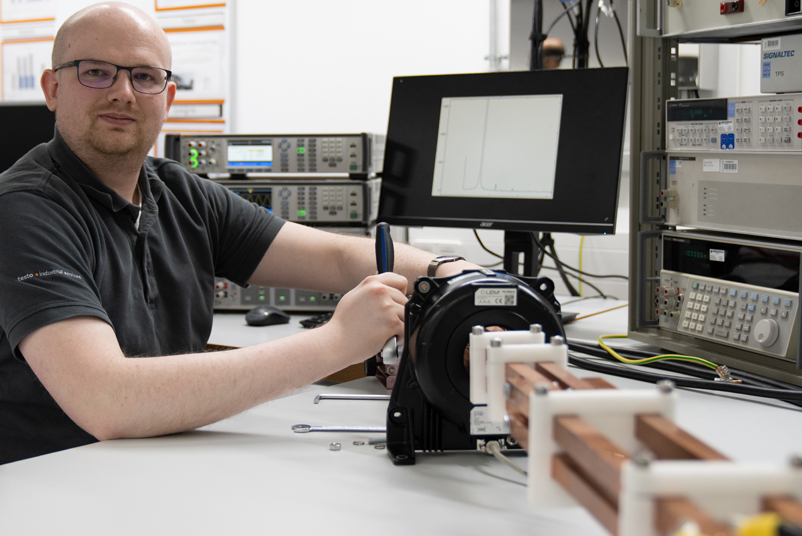

Étalonnage de vos transformateurs de courant

Les transformateurs de courant (transformateurs d'instruments) sont utilisés pour mesurer les courants et effectuer une grande variété de tâches. Entre autres choses, un transformateur de courant est capable de convertir un courant primaire en un signal électrique facilement traitable, sous la forme d'un courant ou d'une tension proportionnelle.

Dans notre propre station de mesure conçue pour mesurer les transformateurs, nous effectuons des étalonnages complets pour vos transformateurs de courant. Nous sommes en mesure d'effectuer des étalonnages ISO et DAkkS :

ISO : AC/DC maximum 4000 A / à des fréquences de maximum 10 kHz
DAkkS : AC/DC maximum 1000 A / à des fréquences de maximum 2 kHz

En outre, nous sommes en mesure de calibrer des formes d'onde dynamiques non sinusoïdales par la méthode d'échantillonnage. Nous atteignons les hautes précisions requises à l'aide de notre installation de mesure spécialement développée, qui se compose de 40 kg de cuivre pur et d'un routage de câble défini. Cela minimise les effets d'interférence et augmente considérablement la capacité de transport du courant. La possibilité de démonter facilement le montage d'essai et donc d'intégrer rapidement l'objet à tester dans le montage d'essai permet d'optimiser la procédure d'étalonnage.

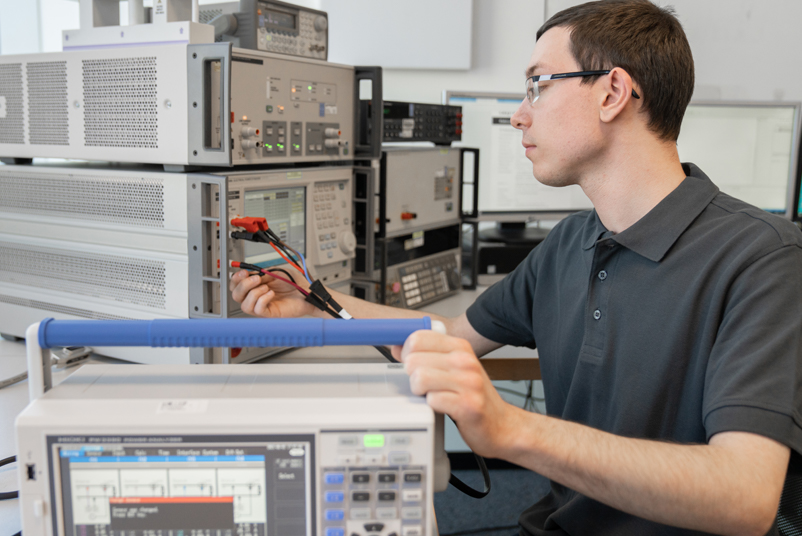

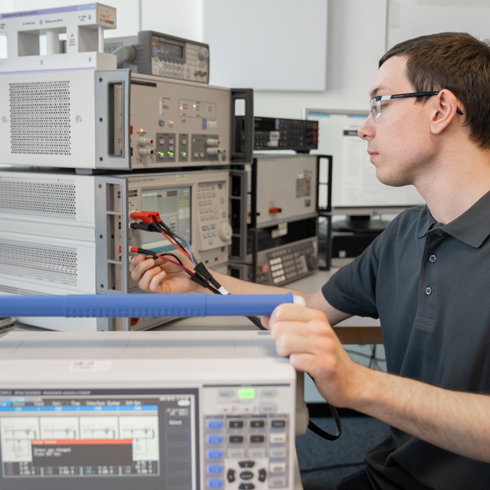

Étalonnage des compteurs et des analyseurs de puissance :

Les wattmètres et les analyseurs de puissance sont adaptés à la mesure précise de la puissance. Un grand nombre de paramètres électriques sont pertinents ici. Outre la tension CC et CA ou l'intensité du courant CC et CA, l'accent est également mis sur le déphasage associé (entre 0° et /- 90°) et l'oscillation harmonique. En outre, la puissance continue ainsi que les puissances active, réactive et apparente sont pertinentes pour l'étalonnage.

L'étalonnage de vos instruments de mesure de puissance s'effectue dans le cadre d'une procédure de mesure directe via trois stations de mesure spécialement équipées de calibrateurs de haute précision. Nous pouvons effectuer des étalonnages DAkkS dans les plages de mesure suivantes :

Tension continue entre 10 V et 1100 V
Plage de courant de 0 à 1000 A DC à un maximum de 1000 kWs
Tension alternative entre 0 et 1000 V à une fréquence maximale de 1 MHz
Plage de courant de 0 à 100 A CA à une fréquence maximale de 10 kHz.

La gamme de puissance complète la prise en compte de la puissance active, réactive et apparente de 50 µW/ µVar / µVA à 80 kW/ kVar / kVA à un maximum de 10kHz.
La traçabilité de ces stations de mesure s'effectue dans notre laboratoire de référence interne.

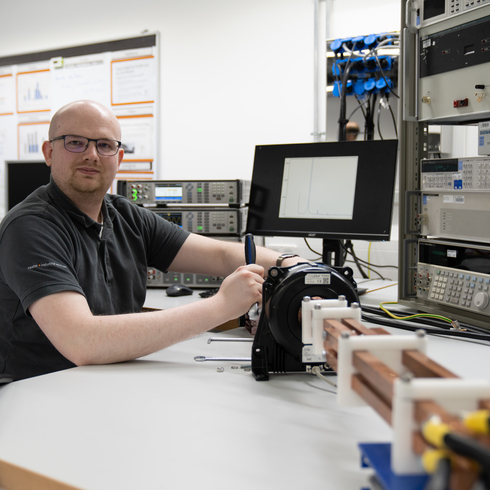

Étalonnage des transformateurs de courant

Etalonnage de vos pinces actuelles :

La mesure précise du courant est essentielle dans le domaine de l'électromobilité. Les pinces de courant (paramètres de pince ou transformateurs de courant de pince) permettent de mesurer rapidement et sans contact l'intensité du courant électrique dans un conducteur.

L'étalonnage de vos pinces à courant se fait à l'aide d'un courant de référence défini. Le courant de référence peut être mis à l'échelle selon les besoins en utilisant des numéros d'enroulement flexibles pour adapter l'intensité du courant aux exigences de l'étalonnage. Nous sommes en mesure d'effectuer des étalonnages DAkkS dans les plages de mesure suivantes :

AC de 1 mA à 800 A et DC de 1 mA à 1000 A DC
Fréquence de 40 Hz à 5 kHz maximum*

*jusqu'à 20 A au-dessus de 65 Hz

Étalonnage des compteurs d'énergie et d'électricité

Les compteurs d'électricité et d'énergie sont essentiels pour enregistrer la consommation réelle d'une voiture électrique, car ils sont en corrélation directe avec l'état de la batterie. L'étalonnage de vos compteurs d'énergie et d'électricité est possible à tout facteur de puissance dans nos laboratoires accrédités. Nous étalonnons pour vous chaque phase de votre instrument avec une grande précision et une faible incertitude de mesure :

Courants jusqu'à 100 A
Tensions jusqu'à 1000 V et
à des fréquences techniques allant jusqu'à 400 Hz.

Le raccordement de nos étalons au compteur d'énergie correspondant est effectué séparément pour les valeurs mesurées en courant et en tension. Toute puissance et tout facteur de puissance peuvent être générés par cette simulation de puissance. L'énergie à mesurer peut ainsi être déterminée par la mesure en retour et synchrone du temps dans le système de mesure. Ici aussi, toutes les quantités d'énergie, de Wh à MWh, peuvent être calibrées par Testo Industrial Services grâce à l'évolutivité du temps de mesure.

Étalonnage des compteurs d'énergie et d'électricité

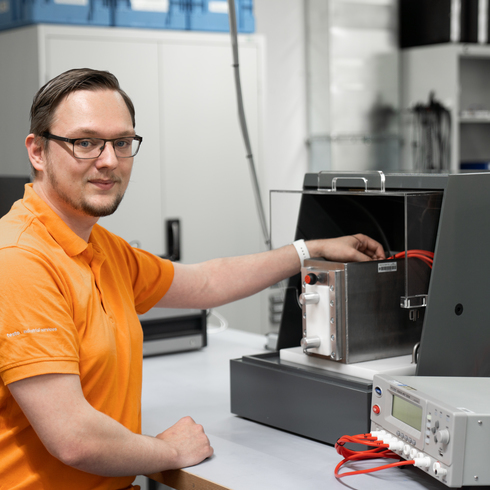

Systèmes de test de batteries

Les batteries haute tension sont au cœur d'une voiture électrique et fournissent l'énergie nécessaire pour la faire avancer. Il est donc d'autant plus important de procéder à des tests approfondis pendant les phases de développement et au-delà. Les systèmes de mesure de haute précision utilisés à cet effet disposent de plusieurs dispositifs de sécurité tels que la protection contre les surtensions ou les surintensités ainsi que la reconnaissance des paramètres externes. Il est donc essentiel de calibrer régulièrement les valeurs de courant, de tension et de résistance pour le CA et le CC de ces appareils. Nous étalonnons vos systèmes de test de batteries et sommes également en mesure d'analyser pour vous les paramètres dynamiques tels que le temps de charge et les caractéristiques du signal.

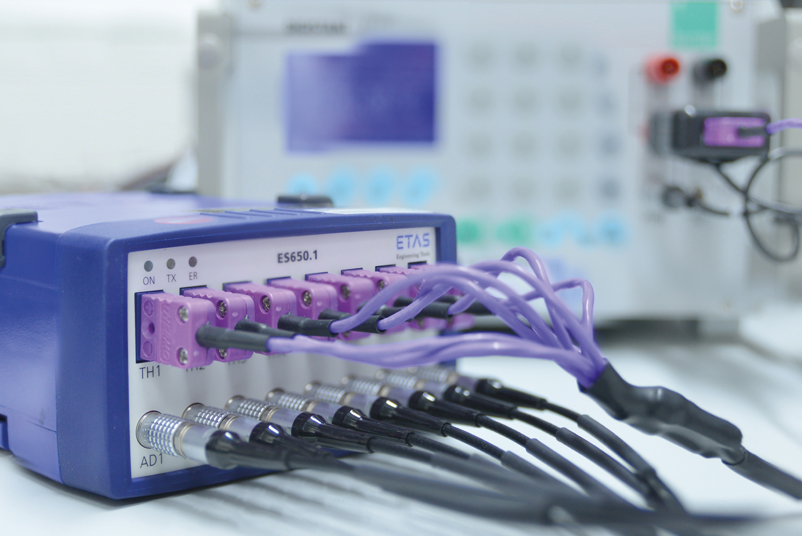

Amplificateurs de mesure et modules de mesure

Les modules de mesure sont polyvalents et très robustes, car ils sont souvent utilisés à des potentiels élevés et doivent être résistants à la CEM et à l'ESD. Lors du développement de véhicules hybrides et électriques, des mesures de température doivent être effectuées sur une grande variété de composants, et les modules de mesure sont souvent utilisés à cet effet.

L'étalonnage est très individuel, puisque chaque module de mesure est également construit individuellement. Grâce à nos nombreuses années d'expérience, nous étalonnons vos modules de mesure sur l'ensemble de nos plages de mesure accréditées, telles que le courant, la tension, la température et la fréquence. En outre, nous pouvons effectuer l'étalonnage à différentes températures ambiantes dans des chambres climatiques spécialement configurées pour cette mesure. Ceci est particulièrement important pour les modules de mesure qui sont exposés à des températures extrêmes lors de leur utilisation ultérieure.

Notre service

Vous pouvez également profiter de l'étalonnage de tous vos autres instruments de mesure dans nos laboratoires accrédités. Consultez notre gamme de services et apprenez-en davantage sur nos étalonnages indépendants des fabricants - nous sommes votre partenaire pour les étalonnages dans le domaine de l'électromobilité. Vous trouverez de plus amples informations et détails dans notre certificat d'accréditation actuel.
